CNC Vertical Grinding Center
, High Precision Vertical Grinding Center
, Automatic Measurement Vertical Grinding Center
CNC-verticaal slijpcentrum met hoge precisie met automatische gereedschapswisseling en automatische meting
CNC High Precision Automatische Machinegereedschapapparatuur met Automatische Gereedschapswisseling en Automatische Meetfuncties

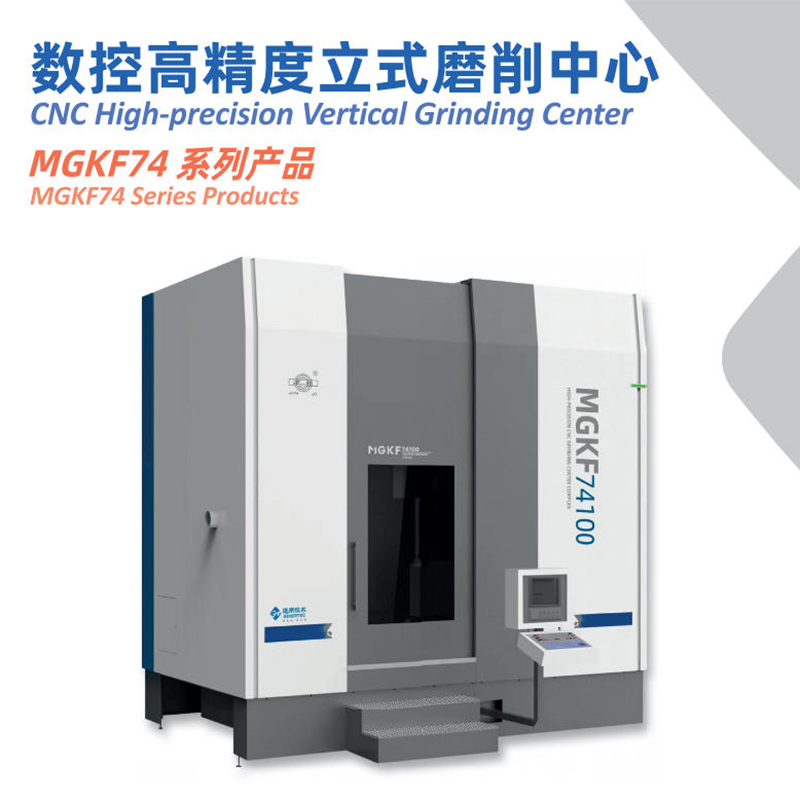

MGKF74 Serie CNC Verticale Compound Slijpcentrum
De MGKF74 serie CNC high-precision verticale compound slijpcentra kenmerkt zich door een nieuw en compact structureel ontwerp, goede stijfheid en sterke bruikbaarheid, waardoor een hoge mate van integratie van hoge precisie, hoge snelheid en hoge prestaties wordt bereikt. Deze serie slijpmachines kan binnen gaten, buiten cirkels en eindvlakken in één opspanning slijpen. Het heeft functies zoals automatische gereedschapswisseling, automatische werkstukmeting en on-line dynamisch balanceren van de slijpschijf, waardoor een breed bewerkingsbereik mogelijk is.
Specificatie
|
Toepassingen
De machinegereedschap wordt voornamelijk gebruikt voor de bewerking en het slijpen van motorassen en schijfvormige onderdelen. Het kan materialen zoals titaniumlegeringen, roestvast staal en hogetemperatuurlegeringen verwerken. De machinegereedschap kan ook worden gebruikt voor de bewerking van diverse cirkelvormige schijfvormige onderdelen, tandwielvormige onderdelen, etc. in industrieën zoals lagers, mallen, auto's, schepen, locomotieven en sleutelgebieden.
Machinegereedschapindeling
De MGKF74 serie is een 8-assig bestuurd verticaal slijpcentrum, dat het Siemens CNC-systeem gebruikt.
De belangrijkste componenten van deze machinegereedschap zijn het bed en de kolom. Het machinegereedschapbed integreert de voor- en achterbedden in één. De kolom is erop geplaatst voor longitudinale beweging. De slede drijft de slijpkop en de revolver aan om verticaal op de kolom te bewegen. De cirkelvormige werktafel draait op het voorste deel van het bed. De revolver maakt het mogelijk dat de slijpkop continue indexering bereikt en is uitgerust met een automatisch meetsysteem. Het 4-stations gereedschapsmagazijn bevindt zich aan de rechterkant van het bed, waardoor de automatische gereedschapswisselfunctie mogelijk is. De slijpschijfkleedmachine bevindt zich tussen de cirkelvormige werktafel en het gereedschapsmagazijn. De elektrische apparaten, hydraulische apparaten en koelapparaten zijn aan de achterkant van de machinegereedschap geplaatst, terwijl de elektrische schakelkast aan de voorkant van de rechterkant van het bed is bevestigd.
|
 |
| Technische Specificaties (Aangepaste configuraties beschikbaar op aanvraag.) |
|
Diameter van de Werktafel
|
mm
|
Φ600 (bijvoorbeeld)
|
Volgens de eisen van de gebruiker
|
|
Maximale Bewerkingsbuitendiameter
|
mm
|
Φ600
|
Volgens de eisen van de gebruiker
|
|
Maximale Zwaaidiameter
|
mm
|
Φ700
|
|
|
Bewerkingsgatdiameterbereik
|
mm
|
Φ60 - Φ500
|
|
|
Maximale Slijphoogte
|
mm
|
400
|
Wanneer de binnengatdiameter kleiner is dan Φ200, is de hoogte 100
|
|
Rotatiesnelheid van de Werktafel en Motorvermogen
|
tpm
|
2 - 150
|
|
|
Rotatiesnelheid van de Slijpkop en Motorvermogen
|
tpm
|
1000 - 9000
|
15kW
|
|
Zwenkhoekbereik van de Slijpkop
|
|
±90°
|
|
|
Maximale Draagvermogen van de Werktafel
|
Kg
|
500
|
|
|
Maximale Slag van X/Z-as
|
mm
|
1000/600
|
|
|
Bewegingssnelheid van X/Z-as
|
mm/min
|
0 - 6000
|
|
|
Resolutie van X/Z-as
|
mm
|
0.001
|
|
|
Resolutie van B-as
|
°
|
1/1000°
|
|
|
Indexeerprecisie van B-as
|
"
|
3.6"
|
|
|
Radiale Uitslag van Werktafelrotatie
|
mm
|
0.002
|
|
Axiale Uitslag van Werktafelrotatie
|
mm
|
0.002
|
|
Radiale Uitslag van Slijpschijfspindel
|
mm
|
0.002
|
|
Axiale Uitslag van Slijpschijfspindel
|
mm
|
0.002
|
|
Positioneringsnauwkeurigheid van X/Z-assen
|
mm
|
0.008
|
|
Herhaalpositioneringsnauwkeurigheid van X/Z-assen
|
mm
|
0.004
|
Bewerkingsnauwkeurigheid van de machinegereedschap
Bewerkingsprecisie van de Machinegereedschap
Rondheid van het bewerkte werkstuk: ≤0.004 mm
Cilindriciteit van het bewerkte werkstuk: ≤0.006/300 mm
Vlakheid van het bewerkte eindvlak: ≤0.005 mm
Perpendiculariteit van het eindvlak ten opzichte van de binnen- en buitencirkels: ≤0.01 mm
Oppervlakteruwheid Ra: ≤0.40 μm |
Belangrijkste Kenmerken en Prestaties
1. Een 8-assig bestuurd verticaal compound slijpcentrum dat het Siemens 840Ds1 numerieke besturingssysteem gebruikt, met een onafhankelijk ontwikkelde mens-machine dialooginterface.
2. Met een zeer nauwkeurige direct aangedreven hydrostatische werktafel met koppelmotor, synchrone motor hogesnelheid elektrische spindel en hogesnelheid gereedschapsinterface technologie.
3. Uitgerust met dubbele spindels en een automatisch meetsysteem, waardoor continue precieze indexering en conversie van spindelstations mogelijk is.
4. Met functies zoals automatische gereedschapswisseling, automatische werkstukmeting en on-line dynamisch balanceren van de slijpschijf.
5. Het vier-stations gereedschapsmagazijn realiseert de automatische gereedschapswisselfunctie.
6. Voornamelijk toegepast op precisieslijpbewerkingen in diverse industrieën zoals lucht- en ruimtevaart, precisie machinegereedschappen, schepen, lagers, kleppen en nieuwe energie.
7. In staat om diverse materialen te slijpen zoals gietijzer, koolstofstaal, roestvast staal, nikkel-titanium hogetemperatuurlegeringen, etc., en kan het slijpen van meerdere posities en vormen zoals binnengaten, buitencirkels, eindvlakken en groeven in één opspanning voltooien. |
Bedrijfsprofiel
Genertec Tianjin No.1 Machine Tool Co., Ltd. behoort tot China General Technology Group, een centrale onderneming.
Het bedrijf stond voorheen bekend als Tianiin No.1 Machine Tool Works, een van de 18 Lohans-bedrijven in de machinegereedschapindustrie in de beginjaren van de oprichting van Nieuw China, en Tianjin Jinyi Grinding Machine Co., Ltd. Het heeft meer dan 70 jaar geschiedenis in de tandwielmachinegereedschap- en slijpmachine-industrie, en is de ruggengraatonderneming in de Chinese machinegereedschapfabricage-industrie.
|
|
|
Waarom voor ons kiezen?
Het bedrijf richt zich op het ontwikkelen van uitgebreide producten in de industriële keten, zoals tandwielbewerkingsmachines, speciale slijpmachines en precisie-transmissie-apparaten, en biedt klanten professionele, uitgebreide oplossingen voor tandwielbewerking. De producten worden verkocht in 30 provincies, gemeenten die rechtstreeks onder de centrale overheid vallen en autonome regio's in China, en worden geëxporteerd naar meer dan 20 landen, waaronder Duitsland, Spanje, de Verenigde Staten, Zweden, Brazilië, Japan en India. Het is een ruggengraatfabrikant in China voor de productie van complete sets bewerkingsmachines voor spiraalvormige kegeltandwielen. Het bedrijf beschikt over hoogwaardige precisiebewerking en testapparatuur van wereldklasse, en een ervaren R&D-team en een belangrijkste productiekracht, en heeft de ISO 9001 kwaliteitsmanagementsysteemcertificering behaald.
|
Andere Producten
De toonaangevende producten omvatten: 18 hoofdcategorieën en meer dan 30 series producten zoals CNC-tandwielfreesmachines, tandwielfreesmachines, tandwielbroachmachines, tandwielslijpmachines, tandwielfreesmachines, tandwiellapmachines en complete sets van kegeltandwielbewerkingsapparatuur; evenals 6 series producten, waaronder horizontaal-spindel rechthoekige tafelvlakslijpmachines, horizontaal-spindel roterende tafelvlakslijpmachines, verticaal-spindel roterende tafelvlakslijpmachines, CNC-vormslijpmachines, vloer-type geleidingsbaan slijpmachines en high-precision CNC slijpcentra.
|
